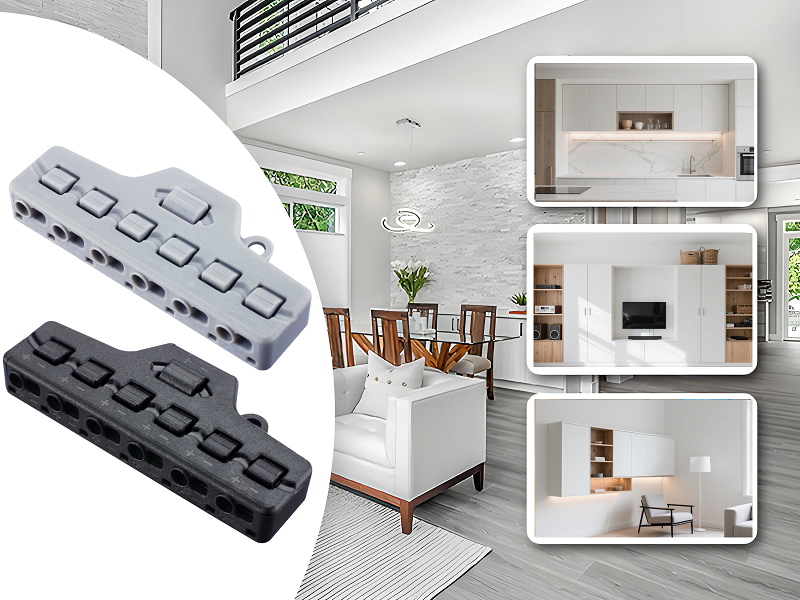

Jika anda menaik taraf pencahayaan kabinet anda-sama ada untuk pantri dapur, kesombongan bilik mandi, atau paparan kabinet-penyambung lampu LED 1-to-6 pemecatan (item no.: TL-106CV) adalah penukar permainan untuk kelajuan dan kesederhanaan. Alat yang padat dan tahan lama ini membolehkan anda menguasai sehingga 6 jalur cahaya LED atau mentol dari satu sumber kuasa, dengan pendawaian yang hanya mengambil masa beberapa saat setiap sambungan. Berikut adalah panduan yang diselaraskan untuk spesifikasi utama, proses pendawaian segera 4 langkah, dan jawapan kepada soalan biasa.
Bahagian 1: Spesifikasi Utama Beleks TL-106CV Penyambung Pantas
Sebelum memulakan, sahkan keserasian dengan persediaan anda menggunakan parameter teras ini:
- Fungsi teras: Mengedarkan kuasa secara merata ke 1-6 lampu LED (jalur/mentol) melalui 6 titik sambungan, memastikan tiada kelip -kelip atau dimming.
Prestasi elektrik (setiap piawaian IEC/EN):
- Voltan Rated: 0-42V DC
- Rated Current: 9a (Input) / 1.5a (Output) - Kuasa yang stabil walaupun semua 6 port sedang digunakan.
- Suhu ambien: 0 ~ 40 ℃ (sesuai untuk kabinet dalaman; elakkan sumber haba seperti lubang ketuhar).
Reka bentuk pendawaian cepat :
- Cara Sambungan: Push-In (Rewirable, √)-Tiada alat yang diperlukan untuk pendawaian; Setiap sambungan mengambil *saat *.
- Panjang jalur yang diperlukan: tepat 8mm (sesuai dengan reka bentuk terminal untuk segera, selamat).
- Kapasiti pendawaian (IEC/EN):
| Jenis port | Konduktor tegar | Konduktor fleksibel terikat timah | Konduktor fleksibel dengan pengapit tembaga |
| Input | 0.34-0.75mm² | 0.34-0.75mm² | 0.5-0.75mm² |
| Output | 0.2-0.5mm² | 0.2-0.5mm² | 0.5mm² |
- Keselamatan & Penetapan :
-Penebat: Polyamide 66 (UL 94V-2 kelas mudah terbakar, tahan api untuk ruang tertutup).
- Unit pengapit: Tembaga + keluli tahan karat (tahan kakisan, tiada sambungan longgar dari masa ke masa).
-Cara penetapan: Skru-tetap (gunakan skru yang sesuai dengan kabinet untuk pemasangan yang stabil).
Bahagian 2: Pendawaian & Pemasangan 4-Langkah (disiapkan dalam beberapa saat)
TL-106CV mempunyai reka bentuk push-in bebas alat-setiap sambungan hanya mengambil masa beberapa saat, dan keseluruhan proses (pendawaian + pemasangan) mengambil masa kurang dari 5 minit.
Penyediaan (1 minit)
Kumpulkan perkara berikut:
- Penyambung TL-106CV
- Lampu LED (0-42V DC, tolok wayar mesti memenuhi spesifikasi)
- Bekalan Kuasa (output arus ≤9a, serasi voltan)
- Alat: Penapis kawat (Strip 8mm teras terdedah), pemutar skru kecil (untuk pemasangan)

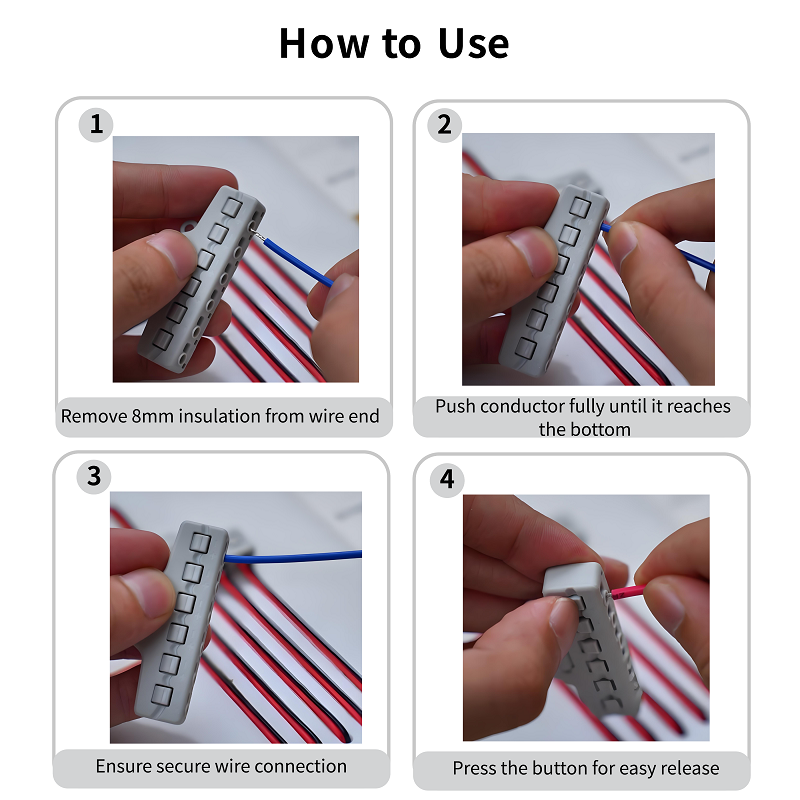

Langkah 1: Wayar Strip (10 saat setiap wayar)
Gunakan penari dawai untuk menghilangkan tepat 8mm penebat (satu -satunya persiapan yang diperlukan):
- Kabel kuasa (input positif/negatif)
- Kabel LED (satu pasangan positif/negatif setiap cahaya, sehingga 6 set)
- Petua: Selaraskan dengan tanda 8mm pada penari telanjang untuk memotong bersih
Langkah 2: Tolak untuk menyambung (2 saat setiap sambungan)
- Sisi input: Masukkan dawai kuasa positif yang dilucutkan ke dalam terminal positif dan tolak dengan tegas sehingga duduk sepenuhnya (anda akan merasakan ketahanan yang ketara). Ulangi wayar negatif.
- Sisi output: Bagi setiap LED, tolak wayar positif/negatifnya ke terminal yang sepadan dari mana -mana port output (sehingga 6 lampu).
Tiada alat, skru, atau pematerian diperlukan
Langkah 3: Sahkan & Gunung (1 saat setiap wayar)
- Perlahan -lahan tarik setiap dawai untuk memastikan kesesuaian yang selamat. Jika longgar, recheck wire gauge/jalur panjang dan reinsert.
- Pasang penyambung: Selaraskan lubang skrunya dengan permukaan kabinet rata, kemudian ketatkan skru (elakkan overightening).
Langkah 4: Pelepasan Pantas (3 saat setiap wayar)
Untuk mengulangi semula:
1. Kuasa Off (1 saat);
2. Cari butang pelepasan;
3. Tekan dan tahan butang (1 saat) sambil mengeluarkan dawai (1 saat). Ulangi seperti yang diperlukan.
Bahagian 3: Ujian & Selesai (30 saat)
Selepas pemasangan:
1. Palamkan bekalan kuasa dan hidupkan LED -semua harus menyala dengan serta -merta, cerah dan konsisten (tiada kelipan = pendawaian sempurna).
2. Jika cahaya tidak berfungsi: Matikan kuasa, semak semula panjang/tolok jalur dawai, dan tarik semula (dilakukan dalam 5 saat).
Bahagian 4: Soalan Lazim (Soalan Lazim)
S1: Adakah ia benar -benar mungkin untuk menyebarkannya dalam beberapa saat? A: Ya! Reka bentuk push-in menghapuskan langkah-langkah yang memakan masa (mengkritik terminal, pematerian). Kebanyakan pengguna menyelesaikan pendawaian 6 lampu LED + bekalan kuasa di bawah 30 saat.
S2: Bolehkah saya menggunakan lampu LED yang menarik lebih daripada 1.5A setiap output? A: Tidak -masing -masing port output mempunyai penarafan max 1.5A. Kelebihan beban menyebabkan terlalu panas. Semak cabutan semasa LED anda sebelum menyambung.
S3: Bagaimana jika wayar saya lebih tebal daripada kapasiti TL-106CV (contohnya, wayar output 0.6mm²)? A: Kabel tebal tidak akan duduk di terminal push-in. Gunakan wayar dalam julat yang ditentukan (0.2-0.5mm² untuk output) untuk sambungan segera dan selamat.
S4: Adakah saya memerlukan alat khas untuk pendawaian? A: Hanya penari dawai (untuk memotong penebat 8mm) -no alat lain yang diperlukan. Malah pemula boleh melakukannya.
S5: Di mana saya boleh membeli Beleks TL-106CV? A: Bagi pelanggan domestik, ia boleh didapati di Alibaba dan 1688. Pelanggan antarabangsa boleh menghubungi kami secara langsung melalui laman web rasmi kami untuk bertanya tentang pembelian. Sentiasa sahkan item No. TL-106CV.
Bahagian 5: Petua untuk kegunaan jangka panjang
- ** Melekat pada had **: Pastikan jumlah input semasa ≤9a dan output semasa ≤1.5a setiap port.
- ** Pemeriksaan cepat **: Setiap 6 bulan, lap terminal dengan kain kering (10 saat) untuk mengeluarkan habuk.
- ** Gantikan jika rosak **: Jika retak penebat, gantikan penyambung -mencadangkan litar pintas.
Dengan push-106CV PUSH dalam penyambung, peningkatan pencahayaan kabinet pergi dari "projek yang memakan masa" ke "Selesai dalam Minutes" -Terima kasih kepada pendawaian yang mengambil masa beberapa saat. Sempurna untuk DIY yang mahukan kelajuan tanpa mengorbankan keselamatan!
